IT之家 10 月 8 日音问，音问源 CodeCommando 今天（10 月 8 日）在 X 平台发布推文，共享了酷睿 Ultra 9 285K 责罚器的 Die Shot 图片。

推文图片展示了酷睿 Ultra 9 285K 责罚器的正面和后面，仅仅因为拍摄角度原因，画面有点误解。

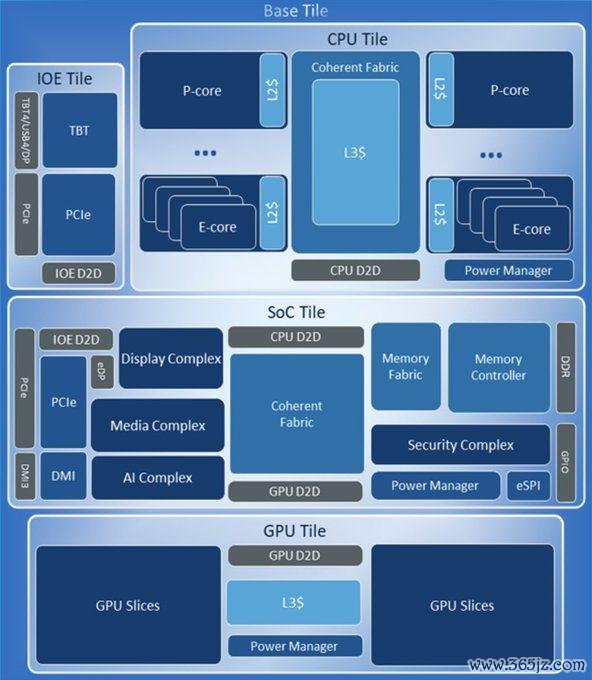

新图片泄漏芯粒（chiplet）的布局稳健此前曝光的渲染图，阐发袭取 LGA-1851 封装插槽。

英特尔酷睿 Ultra 9 285K 责罚器的 PL1 功耗为 125W，袭取 7nm 工艺（CPU-Z 信息，骨子应该袭取英特尔 Intel 20A 和台积电的 N3B 工艺）。

该责罚器配备 8 个 Lion Cove 性能内核和 16 个 Skymont 高效内核，共计 24 个中枢，新架构不撑捏超线程，这意味着 24 核 CPU 将有 24 个线程。

该责罚器配备 36 MB L3、40 MB L2 和 2.4 MB L1 缓存，共计 76 MB Smart Cache 缓存。

该 CPU 的 P 中枢和 E 中枢的最大全中枢栽种频率折柳为 5.4 GHz 和 4.6 GHz。

IT之家今早报谈，惠普新加坡官网放出新款阴影精灵 OMEN 35L 台式游戏整机，其规格页面就泄漏搭载酷睿 Ultra 9 285K 责罚器。
